摩托车报价网内容提要：【摩托车整流器接线图】
摩托车整流器的作用是把车辆交流电转化为直流电，供用电装置使用。摩托车用电装置所需电流，是由磁电机发出，如果不通过整流器，电压会随发动机的转速波动，与发动机转速成正比，用电装置是无法承受这种电流的，很容易造成损坏。
整流器主要由真空管，引燃管，固态矽半导体二极管，汞弧等制成。摩托车的整流器就是把磁电机发出的交流电整流成直流电，再调节在12伏左右给车上的电器使用，其中就包括蓄电池充电，如果整流器坏了，蓄电池也就自然充不了电了，整流器损坏有的无电压
输出，有的输出电压超高，如果损坏应该及时更换。

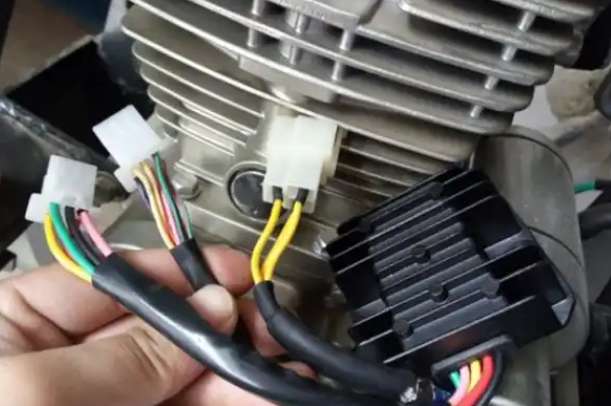

摩托车整流器接线图解

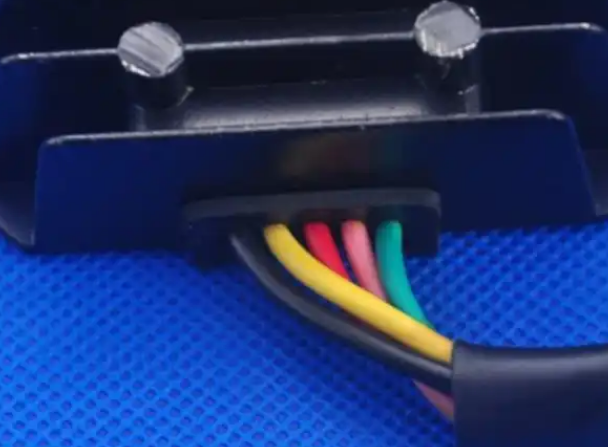

摩托车整流器一般有五种线，即红、绿、黑、黄、粉五种颜色，下面我们分别来说说他们的具体连接方法与解释：
红线：连接电瓶正极，主要用于充电；
绿线：连接电瓶负极，主要用于充电；
黑线：连接电锁打开以后的电源线，又叫取样稳压线，如果没有这根线，电池容易充鼓包；
黄线：连接从发动机线圈出来的对应三根黄线，主要进行电压整流；
粉线：若整流线是一黄一粉，也是对应接发动机机圈出来的黄粉线，主要进行电压整流。
