摩托车全车图解(摩托车组成图解)

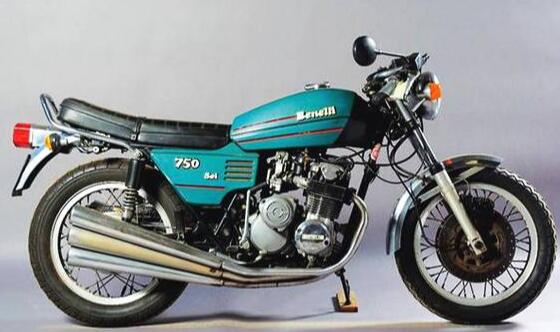

1. 摩托车组成图解

摩托车左脚踩的 是挡杆，一般的往前踩是加挡，后踩是减挡。

右脚边有后刹车和启动杆。左把手闸不是刹车是离合(轻便摩托车左把手没有闸)，右把手闸是前刹车。左把手一般有 远光灯、近光灯、喇叭按钮和风门开关(有些摩托车在座下边，油箱边上)，右把手有电启动、车灯开关等按钮。

2. 摩托车构成示意图高清

摩托车的前、后车轮构造都比较简单，内部是轴承、衬套，外面是轮胎，前轮一般还附带有车速里程表的齿轮组，踏板车的后轮一般没有轴承，外加与刹车相关的部分，如要是辐条轮的车，还包括车轮辐条等，基本结构就是这些了。

3. 摩托车图解介绍

摩托车的六个档位都有不同的用法，空挡是摩托车发动机在运转，但是车不走，1挡主要是用于起步和超负重时，2、3挡是用于上坡或低速行驶的，4、5、6挡用于高速行驶，每个档位都对应不同的速度。

4. 摩托车组成图解大全

摩托车发动机各部位的名称如下： 顶上部分叫做气缸盖，气缸盖往下是缸头，缸头再往下叫中缸，里面有缸筒、活塞。

左边的边盖叫左边盖，里面是发电机，右边的边盖叫右边盖，里面有离合器。发动机前面中间的位置里面有曲轴和连杆，机油容器及机油泵，靠后的位置为变速箱，里面有齿轮组，通过中轴向外传输动力。

5. 摩托车的组成图解

摩托车的类型虽然很多，但它的基本结构同其他机动车辆一样，都是由发动机、传动装置、行路装置、操纵机构、车体部分、电器设备、仪表和随车工具等组成。 　发动机是摩托车的动力来源，它由曲柄连杆机构、配气机构‘燃料供给系统、点火系统、润滑系统、冷却系统、启动系统、及消音排气系统等构成。传动装置是把发动机的动力经过转换传给驱动轮，使驱动轮得到与各种路面和负荷相适应的速度和牵引力。传动装置包括离合器、变速器(有的也叫变速箱)和传动链条行路装置用来支承车体，把车体的重力与负荷重力传给地面，并把发动机经过传动装置输出的扭矩变成使摩托车前进的牵引力，使摩托车在不同的路面上可以平稳地行驶，并有一定的行驶速度和通过能力。行路装置由悬挂部分(前叉减震器和后减震器)、车轮部分(前轮和后轮)、制动部分(前、后轮制动器)组成。 操纵机梅足使摩托车起动、行驶、转向、制动、灯光及信号装置工作而设置的专门机构。操纵机构主要由手把总成，减压阀操纵、油门操纵、前后制动器操纵及电器开关等机构组成。 车体是摩托车的骨架。它主要由车架、油箱、平叉、座垫、支架，前后挡泥板及其他附件组成。 电器设备主要是用来保证发动机的点火，其次就是为车辆提供灯光及音响信号。 车上的仪表用来测量车速的里程。 车上还附有花塞扳手、白金扳手、起子、鲤鱼钳及拉头等，摩托车是由发动机发出动力，传给离合器链轮组合，通过离合器将动力传给变速主轴。然后再经过变速箱各档齿轮的传递而得到适合各种道路条件下所需要的扭矩。来自变速箱的动力再经变速主轴链轮、主传动装置、最后通过链条（传动轴或皮带)将动力传给后轮，使后轮产生旋转，驱动摩托车向前行。

6. 摩托车组成图解视频

拆下车座中部底下的左右两边的两个螺杆后,先提后面起来就Ok。

7. 摩托车结构图解示意图

110摩托车的发动机有多种，它们的变速箱档位结构也不完全一样，下面这张图是典型的110弯梁摩托车变速箱档位图，供参考。

8. 摩托车的结构图

这个图示，将哈雷的车架号分成了10部分，现在逐一讲解。

第①部分：代表目标市场，1=国内市场，5=国际市场。

第②部分：代表厂商，这里肯定是哈雷戴维森。

第③部分：代表排量，1=重型车（901cc以上），4=中型车（351cc-900cc），8=三轮。

第④部分：指车型式，具体见下表：

第⑤部分：代表发动机类型，M=Twin Cam 103立方英寸 1690CC风冷电喷发动机；

K= 1340 Shovelhead

H= 1000 Ironhead XL

L=1340 Evolution

M= 883 Evolution XL

N= 1100 Evolution XL

P= 1200 Evolution XL

R= 1340 Evo (电喷)

V= Twin Cam 88 (化油器)

W= Twin Cam 88 (电喷)

X= Twin Cam 88B (化油器)

Y= Twin Cam 88B (电喷)

Z= Revolution 1130cc

第⑥部分：时期版本，1=标准版；2=中世纪版；3=加州版；4=纪念版，5=加州特别版，6=特别版。

第⑦部分：车架号校验码，可以是0~9或者X。

第⑧部分：生产年份，见下表。。（注意：并不是所有的字母都被使用，字母I、O、Q、U、Z被跳过，）

第⑨部分：生产厂地，K=堪萨斯城，密苏里州（堪萨斯州？资料不准）；Y=纽约，宾夕法尼亚州；J=密尔沃基,威斯康星州；T=托马霍克，威斯康星。

第⑩部分：生产序号，排号来的，没多余意义。

对对自己的架子号，看看有没有新发现？

注意，这是1981年以后的的架子号样式，1981年以前的并不适用。

9. 摩托车构成介绍图

摩托车牛角用于刹车和离合，很多车手买了摩托车之后，都会对摩托车牛角进行改装，在改装的时候，一定要注意使用质量好的牛角。拓展资料：

摩托车牛角的组成：牛角最重要的部分。

摩托车护手：避免在高速行驶的过程中，由于两侧外力的碰撞而造成的误拉离合、刹车。

10. 摩托车组成图解说明

摩托车的整个结构和功能非常简单。其中包括一台汽油发动机，这种发动机与汽车中的一样，将活塞的往复式运动转换为旋转运动。

变速器系统将此运动传递给后轮。随着后轮的转动，推动摩托车前进。通过手把转动前轮，并使摩托车朝一侧或另一侧倾斜，以实现转向。两个手柄使车手可操作离合器和前制动器，而两个脚踏板使其可以换挡和控制后制动器。 摩托车发动机的工作方式与汽车发动机相同。发动机由活塞、气缸体和气缸盖组成，气缸盖包含气门机构。 火花点燃燃料与空气混合物时会引起爆炸，推动活塞在气缸体内上下移动。 气门随之打开和关闭，以便燃料与空气混合物进入燃烧室。

活塞的上下运动带动曲轴转动，将活塞的能量转变为旋转运动。

通过变速器将曲轴的旋转力传递给摩托车的后轮。

11. 摩托车机车组成部分图解

摩托车属于机动车。

1、机动车是指以动力装置驱动或者牵引，上道路行驶的供人员乘用或用于运送物品以及进行工程专项作业的轮式车辆；包括汽车及汽车列车、摩托车及轻便摩托车、拖拉机运输机组、轮式专用机械车和电动车等，

2、根据我国《机动车驾驶证申领和使用规定》所示能驾驶摩托车的驾驶证有D、E、F三类。其中D类能驾驶E、F类；E类能驾驶F类；F只能驾驶F，无其他准驾车型。

1、申请小型汽车、小型自动挡汽车、残疾人专用小型自动挡载客汽车、轻便摩托车准驾车型的，在18周岁以上，70周岁以下。

2、机动车行驶超过规定时速50%以上不足100%的，处一千元罚款，可以并处吊销机动车驾驶证；超过规定时速100%以上的，处二千元罚款，可以并处吊销机动车驾驶证。

3、摩托车的电器线路分为电源、点火、照明、仪表及音响几个部分，电源部分一般均为交流发电机、整流器、蓄电池组成；有蓄电池点火系统、磁电机点火系统和晶体管点火系统三种。

4、发动机的好坏是决定摩托车质量优劣的关键，观察发动机与车架是否同在一条中心线上，观察消声器排出的烟是什么颜色，以淡青色为最好。
