摩托车点火系统动态图(摩托车点火原理动态图片)

1. 摩托车点火原理动态图片

1、有专用工具点火正时灯，打开磁电机检试孔，把正时灯线接上，用灯照着检试孔，当灯亮时，磁电机的刻线正好会经过检视孔。

2、另外，现在摩托车的点火正时都是由电子点火器控制的，一般不会出问题，而平时维修时对的是配气正时，链条机是把磁电机的T点与发动机箱体上标记对正，这时正时链轮上的标记也对正正前方（卧缸机）或正上方（立缸机）即可，并且此时气门处于松驰状态，此时就是压缩上止点。顶杆机是把曲轴上的正时齿轮圆点与凸轮轴齿轮上的圆点对正就可以了。

2. 摩托车点火原理图解

原理：

启动电机主要由定子和转子、机座等组成。其工作原理，当电动机通入电源电流时，电机定子电枢绕组产生旋转磁场。旋转磁场同静止的转子之间有了相对运动，则旋转磁场的磁力线将切割转子导体，转子导体巾便产生感生电流。

此电流与旋转磁场相互作用产生电磁力，并对转轴形成电磁力矩，使转子转动起来，转子通过驱动装置带动发动机曲轴旋转，使车启动。

3. 摩托车点火系统原理图

当向电机提供电流时，电机定子的电枢绕组产生旋转磁场。当旋转磁场与静止转子有相对运动时，旋转磁场的磁力线会切割转子导体，转子导体会产生感应电流。

这种电流与旋转磁场相互作用产生电磁力，在转轴上形成电磁转矩，使转子转动，转子通过驱动装置带动发动机曲轴转动，使汽车启动

4. 摩托车点火原理结构图

摩托车点火器的工作原理是点火器与传感器配合工作来确定火花塞的跳火时刻，也叫点火时刻，当高压包放大电压后供给火花塞点火，火花点燃燃料与空气混合物时会引起爆炸，推动活塞在气缸体内上下移动，从而达到启动摩托车发动机的作用。

摩托车点火器组成

1、电源：由蓄电池和发电机组成。启动时，点火系由蓄电池提供低压电能；启动后，当发电机电压高于蓄电池电压时，点火系由发电机提供低压电能。

2、点火线圈：将汽车电源提供的12V低压电转变成能击穿火花塞电极间隙的高压电。

3、分电器：在发电机凸轮轴驱动下，准时接通和切断点火线圈初级电流，使点火线圈及时产生高压电，并按点火顺序将高压电传送至各缸火花塞；同时能自动和人为地实现对点火时间的调整。其中电容器的作用是减小断电器触点火花，提高点火线圈次级电压。

4、点火开关：控制点火系低压电路的通断，控制发电机的启动和熄火。

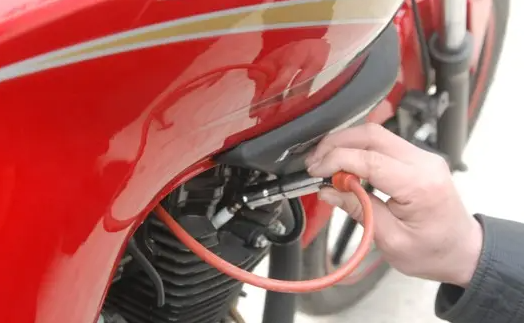

5、火花塞：将高压电引入燃烧室，产生电火花点燃混合气。

6、附加电阻短接装置：起动时将附加电阻短接，增大点火线圈初级电流，增强起动时火花塞的跳火能量

5. 摩托车点火工作原理动画演示

摩托车脉冲点火原理：由点火器给线圈供电线圈自应200-300伏电压与二线圈互产10000-20000V高压电产电压，取决于两线圈匝数比，再高压电输送火花塞点火。

1、发电机里面有三个线圈，一个是点火线圈，一个是照明线圈，一个是脉冲线圈。

2、发电机发出电后，给高压线圈，然后脉冲线圈给个电，就是常说的点火时间，脉冲线圈给电的时候刚好是活塞到上支点的时候，所以这个时候高压线圈得电工作

6. 摩托车点火原理动态图片视频

摩托车点火器的工作原理是和传感器配合工作来确定火花塞的跳火时刻，也叫点火时刻，当高压包放大电压后供给火花塞点火，火花点燃燃料与空气混合物时会引起爆炸，推动活塞在气缸体内上下移动，从而达到启动摩托车发动机的作用。

7. 摩托车打火原理图

电瓶正极连接12v的启动继电器，通过继电器连接启动电机和启动点火开关。

摩托车启动原理：当按下启动按钮时，启动继电器电磁线圈产生磁场，启动继电器被吸合，带动动触点由常开状态变为闭合状态，启动继电器动、静触点闭合，启动继电器控制开关导通，启动电机通电旋转，带动发动机启动运转。

扩展资料

启动继电器实际上是一个车用型直流接触器，也可以说是1个电磁开关，是以小电流控制大电流启动、关闭的开关，因其通过电流大、成本低、安全可靠，被广泛用于摩托车发动机电启动装置中。

启动继电器一般都做成圆柱形，外观与闪光继电器相像，外部用橡胶套予以固定，圆桶外罩均用金属制造，密封散热良好。

启动继电器属小型直流接触器，它是车用特殊电器，由于体积小控制电流大（动、静触点之间通断电流达150A以上），元件安装位置有限及成本费用等，限制了它的结构，目前还不可能像有些启动器那样完善。

8. 摩托车的点火原理图

发电机里面有三个线圈，一个是点火线圈，一个是照明线圈，一个是脉冲线圈。发电机发出电后，给高压线圈，然后脉冲线圈在给个电，就是我们常说的点火时间，脉冲线圈给电的时候刚好是活塞到上支点的时候，所以这个时候高压线圈得电工作。

点火线圈主要由一次线圈、二次线圈和铁芯组成，实际上就是一个变压器。铁芯由几十片钢片或钢丝叠合而成，二次线圈是用头发丝粗细（0.1mm）的铜丝在铁芯上绕1万匝以上而成，其一端接到电容器（高压端子），另一端接到一次线圈；一次线圈是在二次线圈上包一层厚的绝缘纸，然后再在上面绕几百匝0.5－1.0mm的铜线。它的工作原理是由点火器给一次线圈供电，在一次线圈中自感应出200－300伏的电压，它又与二次线圈互感而产生出10000－20000V的高压电，产生的电压大小取决于两线圈的匝数比，再将高压电输送到火花塞点火。

9. 摩托车点火原理动态图片大全

摩托车点火器的工作原理是点火器与传感器配合工作来确定火花塞的跳火时刻，也叫点火时刻，当高压包放大电压后供给火花塞点火，火花点燃燃料与空气混合物时会引起爆炸，推动活塞在气缸体内上下移动，从而达到启动摩托车发动机的作用。

点火器磁电机点火电源线圈输出的交流电压分成两路：由1号线输入，一路接变压器的低压端，一路经VDl整流、Cl滤波后供Vl、V2组成的触发电路。发动机启动时，磁电机输出4V一5V的交流电压，经整流滤波后得到5V～6V的直流电压。在Vl、V2组成的触发电路中，当铂金触点结合时，Vl饱和导通，V2截止。V2的集电极为高电位，此电压用来触发双向可控 硅VD3，VD3导通。

另外低压交流电经变压器升压，VD2整流后向C2充电。当发动机的凸轮断开触点时，Vl截上E，Vl的集电极为高电位，经R4触发可控硅VD5，VD5导通，C2放电，点火线圈点火。另一方面由于发动机凸轮的设计不同，有些凸轮的凸出部分达100多度角，也就是触点断开达100多度角。由于磁电机是四磁极的，正轮转一周每组线圈感应的交变电压是变化二周。

为了防止在触点断开期间，也叫VD5导通期间，变压器的高压边上端为正电位，使正半周的高压经VD2、VD4形成短路，为此加装双向可控硅VD3组成的开关电路。如前所述，触点断开V1截止，SCR导通，同时V1集电极为高电位，此电压使‘V2饱和。'V2的集电极为低电位，VD3关断，这样即可避免高压在触点断开期间短路的发生。

10. 摩托车点火原理动态图片高清

电喷摩托车的基本原理，是用电喷系统装置（EFI）取消了化油器装置，采用含有电喷专用软件的微型计算机（ECU）对发动机燃油的供给和点火进行实时智能 控制，供油极其精确，使发动机在任何工况任何环境下的空燃比、点火角度随时都能达到最佳，从而使摩托车的油耗降低，排放改善，综合性能大大提高。

摩托车发动机的电喷装置一般是由喷油油路、传感器组和电子控制单元（ECU）三大部分组成的。

1、ECU：电控单元的英文缩写，其实是一块集成电路板，负责将从各传感器送来的电信号转化为数字信号并用存储在电路板的可读写存储器内的程序处理，再发出控制信号来控制喷油器喷油和高压线圈点火。

2、喷油器：负责将燃油喷出并雾化的精密部件，一般是装在节气门体的进气管端。

3、节气门体：相当于化油器的喉管腔，但没有化油器上的其他部件， 但有一个怠速旁通空气通路，当发动机在怠速及低速工况下温度升高后，空气由于受热密度下降而会出现进气量不足的情况，这时靠控制旁通空气通路来补充适量的空气。

4、节气门位置传感器（TPS）：同节气门阀板连接在一起，当节气门阀板角度变化，开度增大时，传感器内的部件随阀板一起转动。节气门位置传感器实际是一个可变电位器，当它随节气门同步旋转时，就将节气门的转角和转角的速率转换为电压信号送往ECU，此信号主要是代表发动机的负荷情况。

5、进气温度传感器：用于测量进气温度，本身是一个热敏电阻，温度越高，电阻值越小，从而引起电压变化并送往ECU。

6、进气流量传感器：用特殊材料制成的进气格栅，并在工作时通电，使其温度一定，当进气量变化时，进气格栅被冷却降温，此时就需要更大的电流来使其温度升到原标准温度，而需要的电流大小同进气量的大小成正比，由此可以测出进气量的大小。

7、曲轴转角传感器：由脉冲齿圈和磁电线圈组成，脉冲齿圈安装在飞轮上随曲轴一起转动，在转动时磁电线圈感应到脉冲齿圈的信号后变为电压信号并送往ECU。

8、氧传感器：它主要是将废气中的氧含量信息送给ECU，ECU再根据信号来调整空燃比，使三元催化器效率最高，污染排放最少。氧传感器一般安装在排气歧管中，其电压输出值随废气中氧的浓度变化而变化，ECU根据氧传感器来的电压变化判断空燃比高低，并相应调整喷油量。因此即使发动机由于机件的磨损而引起空燃比变化，氧传感器也可及时反馈给ECU，从而实现发动机最佳空燃比的闭环控制。

摩托车的电喷系统，又有有汽油泵的电喷系统和没有汽油泵的电喷系统。

11. 摩托车发动机点火原理图

白金点火是利用汽油发动机运转时，气缸内的混合气需要很强的电火花点燃，才能产生爆发力，而产生电火花的套装和设备称为点火系统。

一般来讲，越是结构简单的，越原始的，性能也就越稳定，保养维护也就越方便，结构复杂的电子点火包括电喷结构车在内，故障率可能较低，但一旦出现问题，解决比较困难，各有利弊。
