摩托车化油器接口(摩托车化油器接口图解)

2023-02-09 16:15

4027

admin

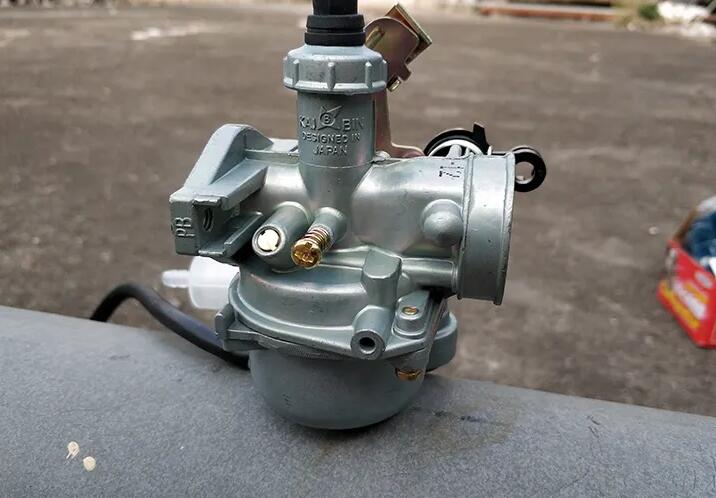

1. 摩托车化油器接口图解

此管是溢油管。也称排污管。不需要连接任何装置。自然下垂就可以了。原理是，一旦油针卡住。或者是针阀关闭不严。汽油溢出到地面。而不会流进缸体内，导致机油变稀，变质。

摩托车化油器下面的口是接油管的。摩托车发动机化油器上有2个接口，上面一个与化油器一体铸就的接口。也是空气平衡管，是保持化油器内部气压与外部大气压平衡的管道。下面一个铜质管道接口，是燃油管，是将油箱内的燃油输入化油器内的通道。

2. 摩托车化油器连接图

这是常见的踏板摩托车化油器，其中左侧靠前、靠上的是通气管，它是一个呈90度向下弯曲的短管，什么也不用接，保持通畅即可；后面的是汽油管，接到油箱下面的负压油箱开关上；右侧的是ACV阀，它的管子接到左侧的一个三通管上，三通管的另两个管口，一条接化油器与发动机之间的进气弯管，另一条接负压油箱开关的吸气管；化油器底下的是废油管，它的管子垂向下面就行了。

3. 摩托车化油器接口怎么接

铃木AX100的化油器上有两条拉线，一条是油门线、另一条是风门线，它们在安装时，都要先把上盖卸下来，然后把油门线或风门线从上盖穿过去，再挂住柱塞就行了，油门线安装时要从柱塞的中间孔穿过。

铃木AX100二冲程摩托车的油门线下面有两个分支，一个接化油器节气阀，与其他摩托车油门线的安装方法一样，把油门线从化油器顶部盖子中间的孔穿入，并伸过弹簧和节气阀，卡在节气阀的凹槽内即可，再把节气阀比对好方向装入化油器就行了。另一接机油泵的也比较好安装，从发动机左侧后部的一个空心螺栓伸入，把线头挂在机油泵上即可。机油泵的拉线上那个空心螺栓还能调节，把油门拧到最大，调整空心调整螺栓，让机油泵挂拉线的那个活动臂上刻线标记，与油泵上的标记对正就行了。

4. 摩托车化油器接口图解大全

1、从油箱下来应该是有2根管子的,一根有一个内似负油箱的塑料白色的装汽油的罐子，那根管子接到化油器左下角接口处。

2、另一个管子有个叉管，一头接化油器右侧接口处，另一头接化油器前面的井部。

3、接在化油器后部分，是摩托车上最粗的黑色塑料管子，器前方还有一个细管子和油管差不多的管子接在缸盖头上就好了

5. 摩托车化油器安装步骤

摩托车化油器的油针，安装时直接插入柱塞中间的孔内，油针上面有卡簧或圆形的小盖子／小挡板，上面再装上卡簧，也有的是一个可以旋转的盖子或一个小铁片用螺丝固定好，把它的装在化油器上就可以了。由于化油器也有很多种，油针安装也有区别，所以要看具体情况而定，但安装方法和原理大同小异。

6. 摩托车化油器线路图

化油器实际上就是一根管，管中间有一块称为节气门板的可调板，用于控制通过管的空气流量。管中有一个称为文丘里管的收缩部分，在此收缩部分会形成真空。此收缩部分有量孔，利用真空可从此孔吸入燃油。

摩托车化油器看起来非常复杂，但是只要掌握一些原理，就能把摩托车调整到最佳状态。所有的化油器都是在大气压力的基本原理下工作的。大气压是一种对万事万物施加压力的强大力量。它会有细微变化，但是通常情况下每平方英寸有十五磅压力（PSI）。这意味着大气压对任何事物都是每平方英寸有十五磅压力。通过改变引擎和化油器内的大气压，就能够改变压力并使燃料和空气通过化油器流动。

大气压力会从高压扩散到低压。当二冲程引擎的活塞处于上止点（或四冲程引擎的活塞处于下止点）时，在曲轴箱里的活塞下面（四冲程引擎的活塞上面）会形成一个低压。同时这个低压也会引起化油器里的低压。因为在引擎和化油器外面的压力比较高，空气将会冲进化油器并且进入引擎直到压力均衡。通过化油器流动的空气将会带动燃料，接着燃料将会与空气混合。

在化油器里面是一段喉管。喉管是在化油器里面迫使空气加速通过的收缩部分。能用突然变窄的河流来说明发生在化油器里面的情形。河水在靠近变窄的河岸时会加快速度，如果河岸连续变窄的话将会更快。相同的事情如果发生在化油器里面，加速流动的空气将会引起化油器里面的气压降低。

汽油是由油箱再通过汽油滤清器进入化油器的，汽油滤清器可将混入汽油中的杂质及油箱内的氧化皮过滤掉。如果滤清器质量有缺陷，仍有部分杂质通过滤清器进入化油器。另外汽油中含有能形成胶质的成分，经长时间沉积会凝结出胶质，附着在化油器的零部件（如量孔）、油道及浮子室表面上。

空气是通过空气滤清器进入化油器的，基于进气阻力不能过大和其他因素的考虑，过滤装置不能过于致密，因而空气中的部分微小杂质仍会通过空滤器进入化油器中。如果滤清器质量有缺陷，会造成更严重的影响。

组成化油器油道、气道中的较多零部件，如主量孔、怠速量孔、主空气量孔、怠速空气量孔、主泡沫管等等都有内径很小的孔(内径在0.3～1.5mm之间)，进入化油器内的汽油杂质、胶质和空气中的杂质，往往会将这些孔径改变或堵塞，导致化油器气道、油道不畅，使化油器供油特性变化,甚至引起化油器性能故障。

7. 摩托车化油器内部分解说明图

化油器底部的管既是化油器的放油管，也是溢流管,当化油器里面的油面过高时候，汽油就会从管子中流出。

如果化油器的放油管不停有有漏出,既可能是油面一直过高（浮子关不住进油口,停放多年的车多为此情况）这种情况就要分解化油器，彻底检查、清洁后复原。溢流管主要作用1、防止冒罐 2、警示液位 3、通气 4、平衡压力溢流管一般是为了保持一定液位且迅速排除多余液体的装置。

多用于太阳能热水器，汽车（摩托车）油箱，鱼缸等需要及时警示水位的装置中。

8. 摩托车化油器接口图解视频

在化油器前下方有个的小螺丝，顺时针拧到底、再拧回两圈半不到，一般都是拆下来调的，摩托车化油器建议不要乱调，调不好很伤车的，调浓费油黑烟，调淡车又没力又易熄火或打不着，建议找专业摩托车维修的师傅根据实际情况调试。

9. 摩托车化油器接口图解法

较小的那边接缸体，较大的那边接空气过滤器，由于两边大小不一样，这点不用担心接错，错了是接不上去的，接好了就接3条小管：一条是油管，（区分：位于2侧的一条，管口有残留汽油），接油箱开关下面，1条气管（区分：位于2侧的另一条），接位于缸体与化油器之间，有一个小铜嘴接口，第3条：排泄管，底部的一条，不用接接油门线。
